型號：DN100-DN5000，壓力級別0.1Mpa-2.5Mpa
連接方式：1、法蘭連接 2、接管連接
橫向補償量：根據用戶要求　　

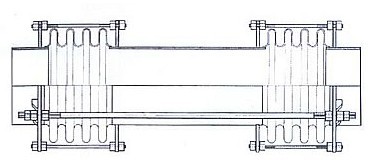

使用說明：大拉桿橫向型波紋補償器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。該補償器由接管﹑二個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力，

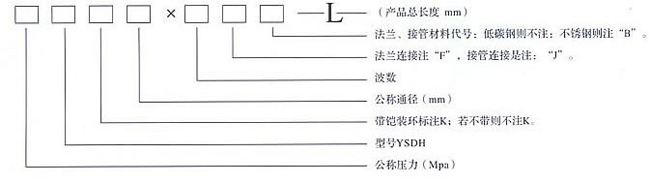

  產品代碼標注：


舉例：1.6DLB800—8JB—3000：表示公稱通徑為800，公稱壓力為1.6Mpa，波紋管總波數為8個波，產品總長度為3000mm，不銹鋼接管連接的大拉桿橫向型波紋補償器。大拉桿橫向波紋補償器對支座作用力的計算：
橫向彈力 FY＝KY·Y
彎 距 M＝FY·L
公式中：KY—橫向剛度N／mm 。Y—橫向補償實際值mm。 L—管架到補償器中點的距離mm。


DLB型大拉桿橫向波紋補償器安裝使用注意事項：
1.膨脹節上的小拉桿是安裝運輸“冷緊”用的，不可作為承力件，產品在管道上安裝完畢后，   將其拆除，方可投入運行。
2.當對膨脹節的橫向位移量要求較大或系統壓力較高時，可對膨脹節進行“冷緊”，冷緊量是實際橫向位移的一半，即1／2Y。冷緊方向與橫向位移方向相反進行。
工作溫度≤420℃疲勞壽命1500次
